Spojky AC kompresorů

V této kapitole si ukážeme jaké jsou spojky AC kompresorů a jaké se u nich objevujíí závady.

Spojky AC kompresorů se dělí na dvě skupiny a to na:

Pevné ( střižné)

Rozpojitelné ( s přítlačným talířem)

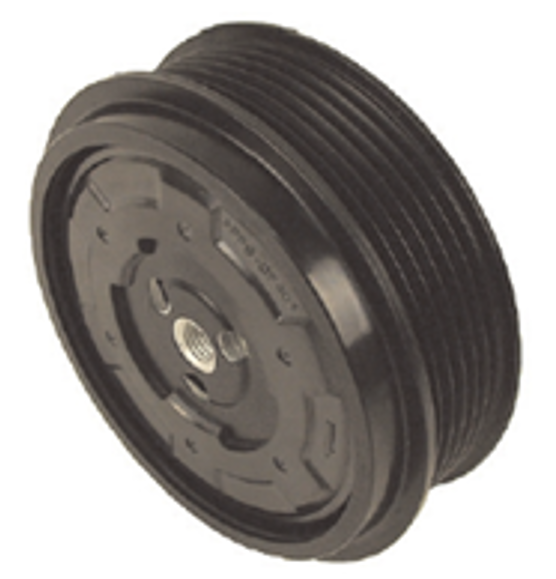

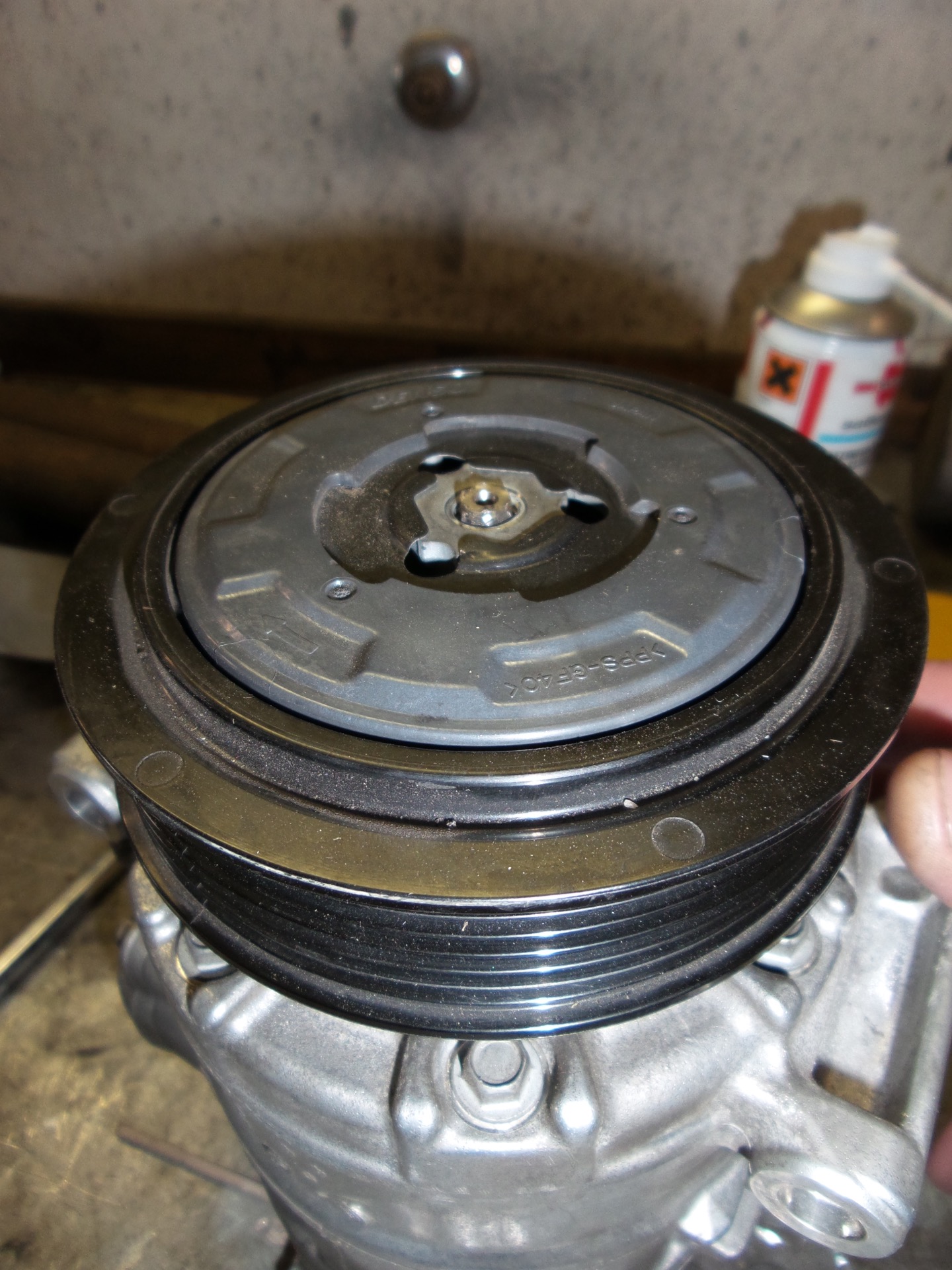

Zde je ukázka pevné spojky DENSO i s tlumicími segmenty.

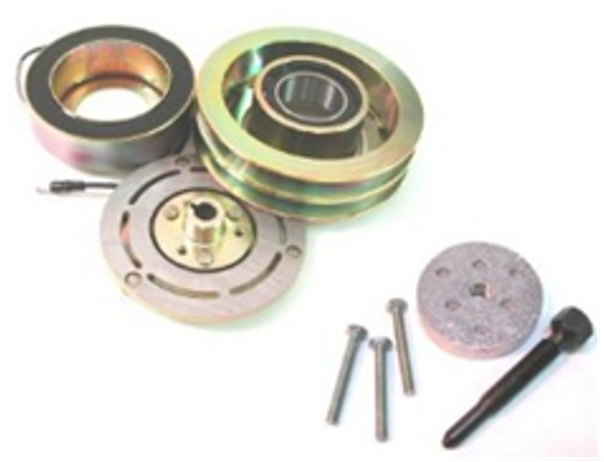

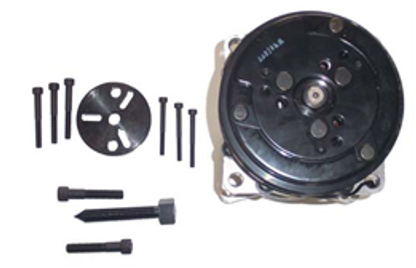

Zde je ukázka rozpojitelné spojky SANDEN i se stahovákem a přípravky na demontáž.

Postup demontáže spojky SANDEN.

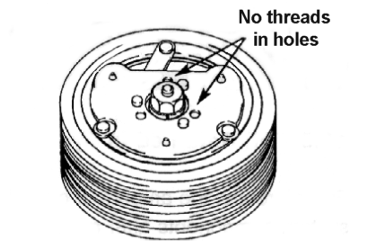

Otvory bez závitů nejsou montážní body.

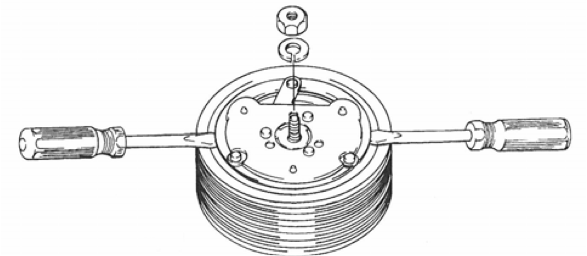

Někdy jde přítlačný talíř uvolnit dvěma šroubováky.

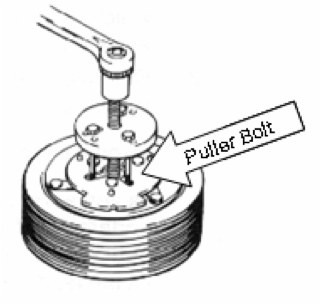

Většinou je potřeba stahovák.

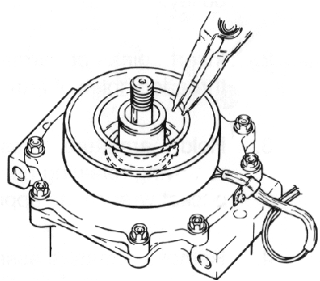

Uvolníme segrovku.

Stahovákem demontujeme řemenici.

Uvolníme další segrovku a můžeme sejmout cívku spojky.

V případě spojek SANDEN potřebujeme vždy přípravky.

.

Postup demontáže rozpojitelné spojky DENSO

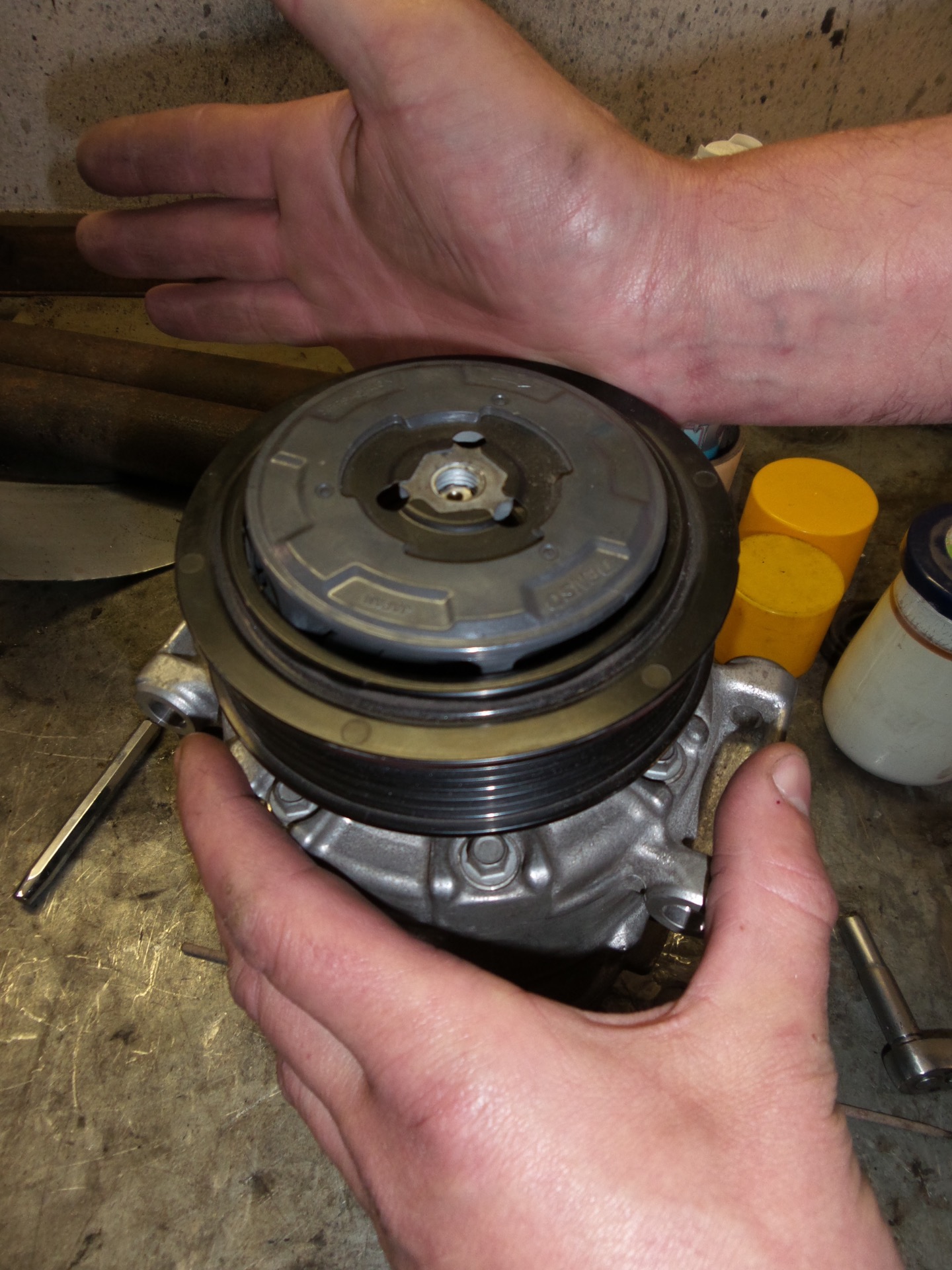

Při demontážích spojek DENSO nejsou obvykle potřeba žádné přípravky.

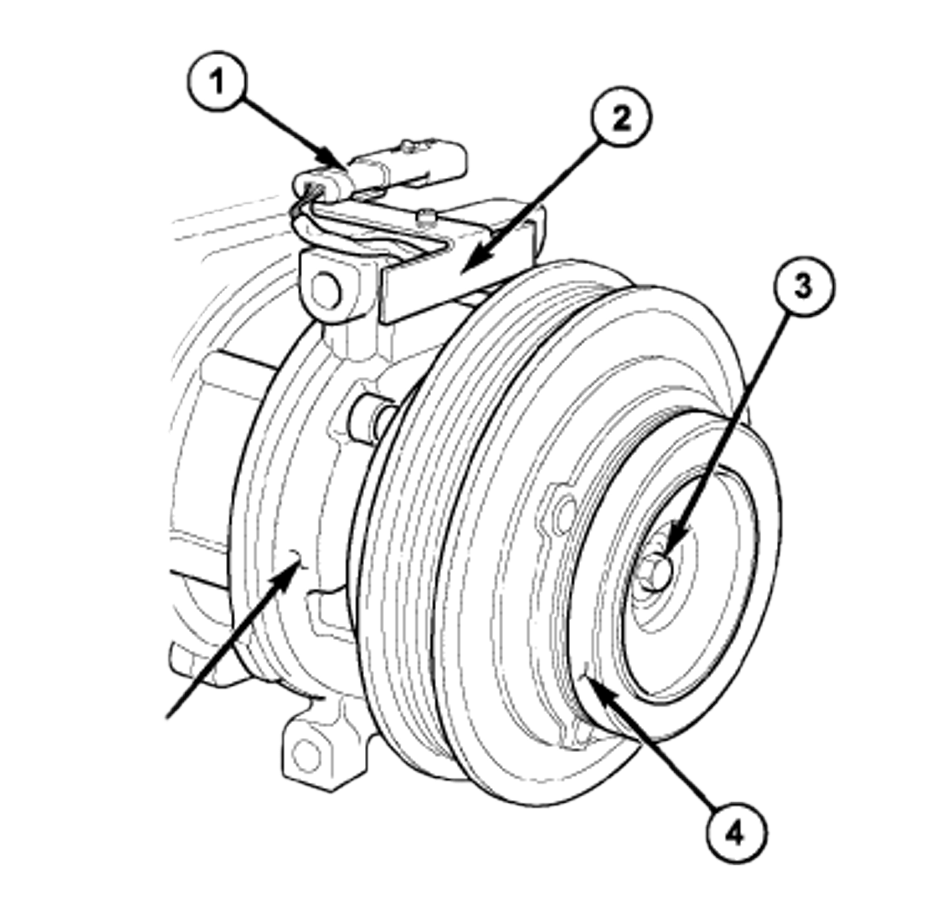

1. Konektor

2. Držák konektoru

3. Šroub

4. Přítlačný talíř

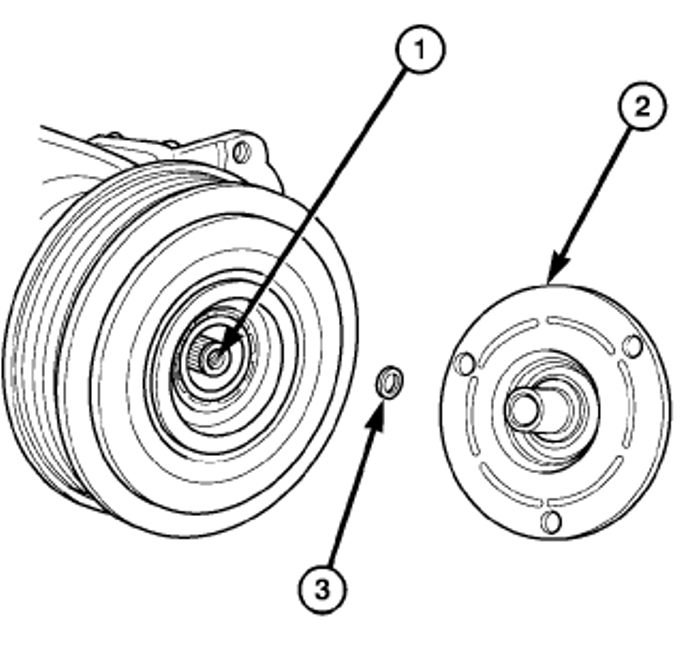

1. Hřídel s vnitřním závitem

2. Přítlačný talíř

3. Vymezovací podložka

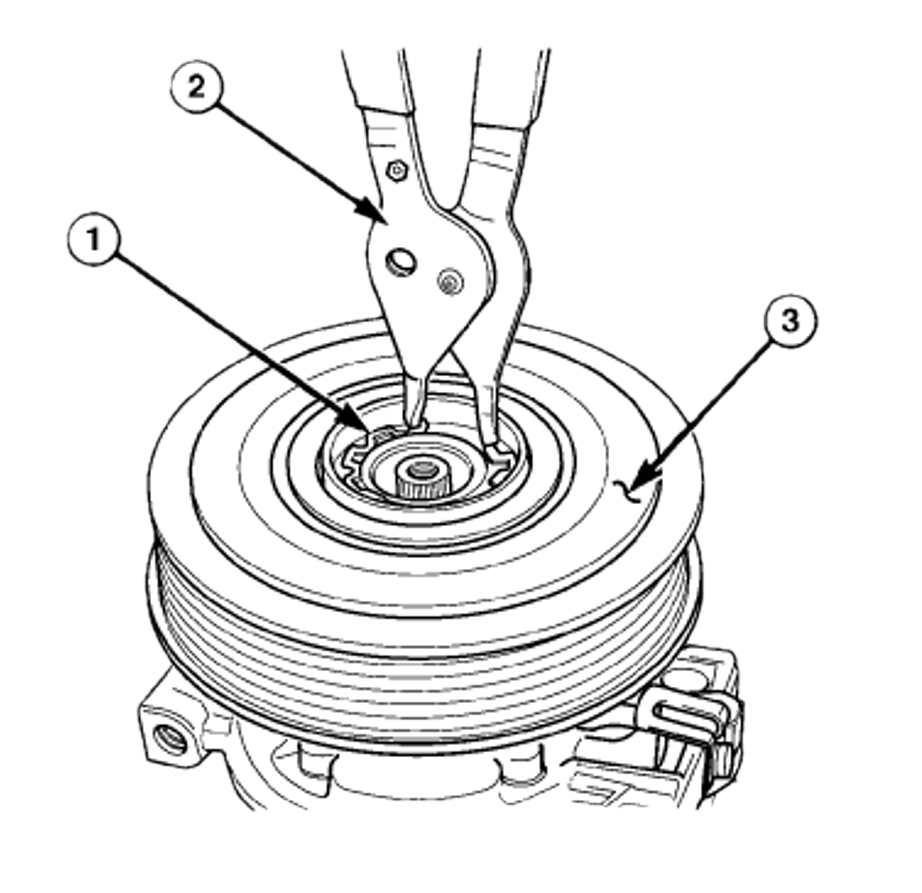

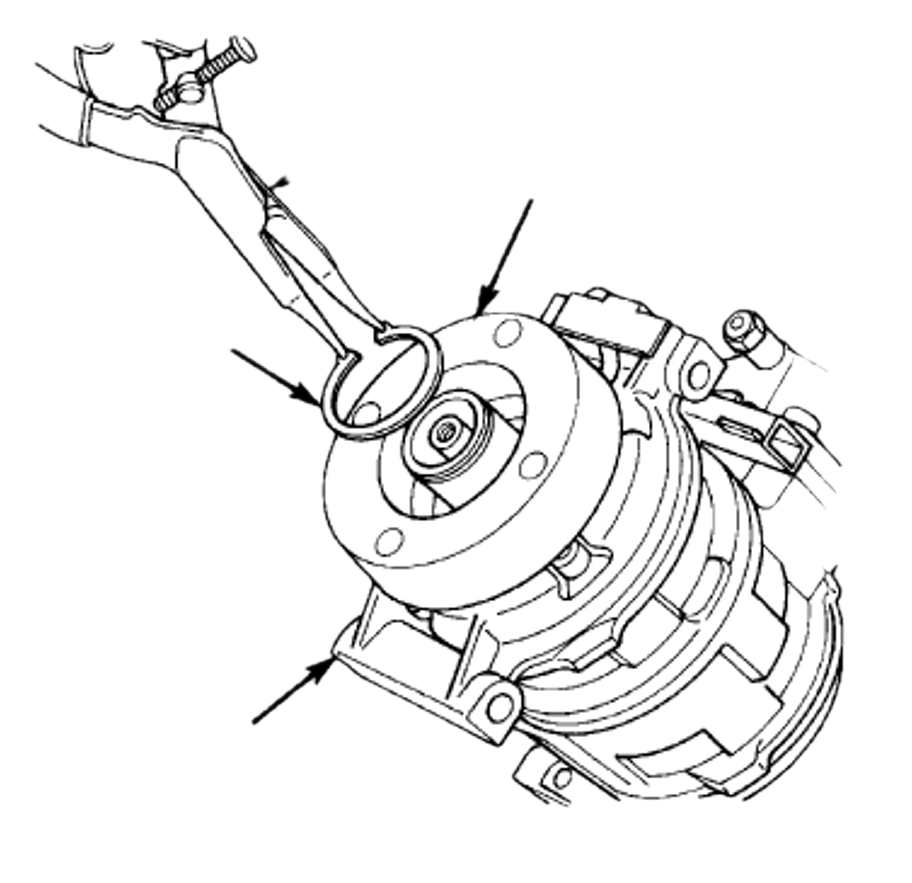

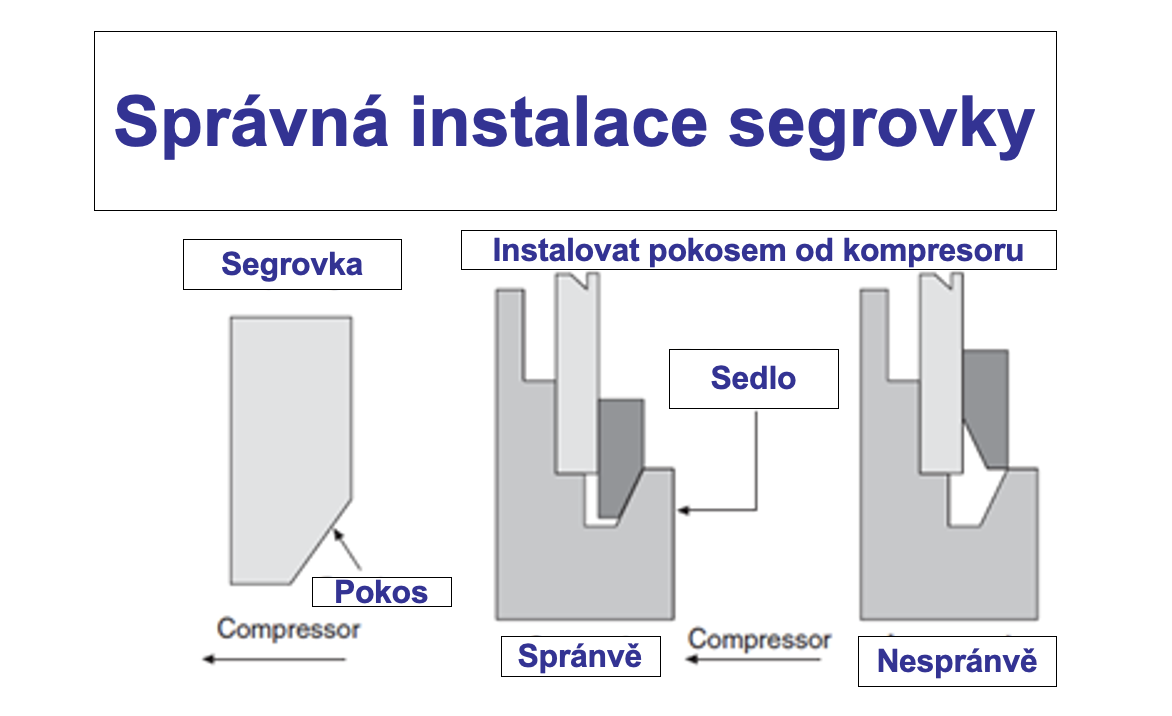

1. Segrovka

2. Kleště

3. Řemenice

1. Segrovka

2. Cívka

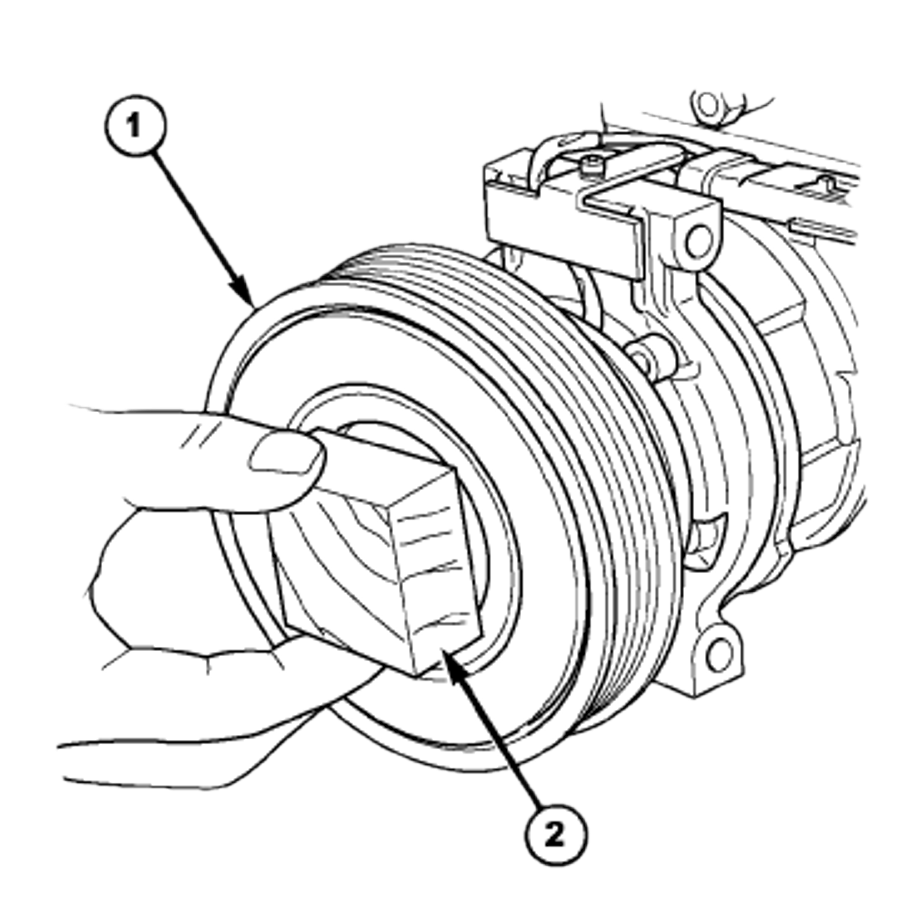

1. Řemenice

2. Špalík na lehké poklepání při montáži

Mezera mezi přítlačným talířem a řemenicí

Přesné informace vám rád sdělím na: info@dangrmela.cz

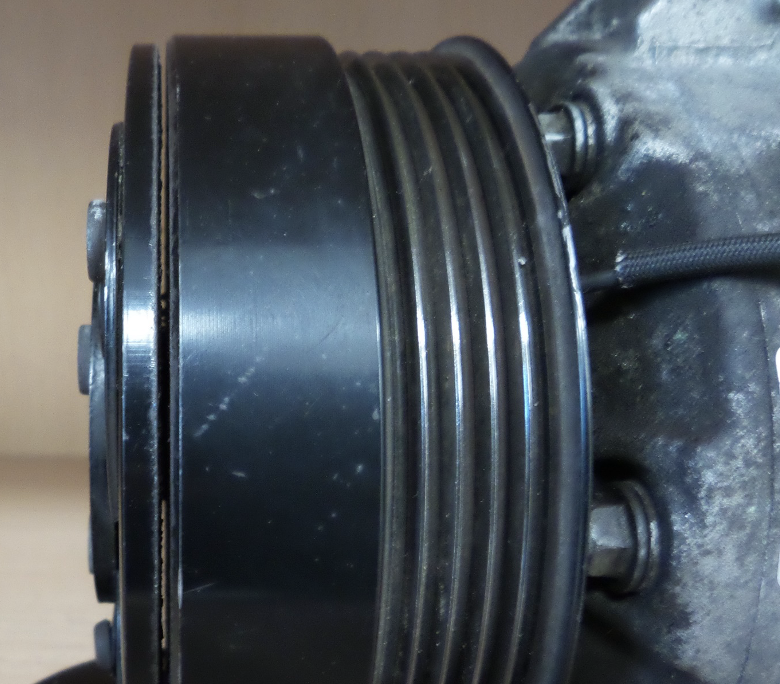

Zde se jedná o příliš velkou mezeru a cívka už není schopna přitáhnout přítlačný talíř.

Demontáž pevné spojky DENSO

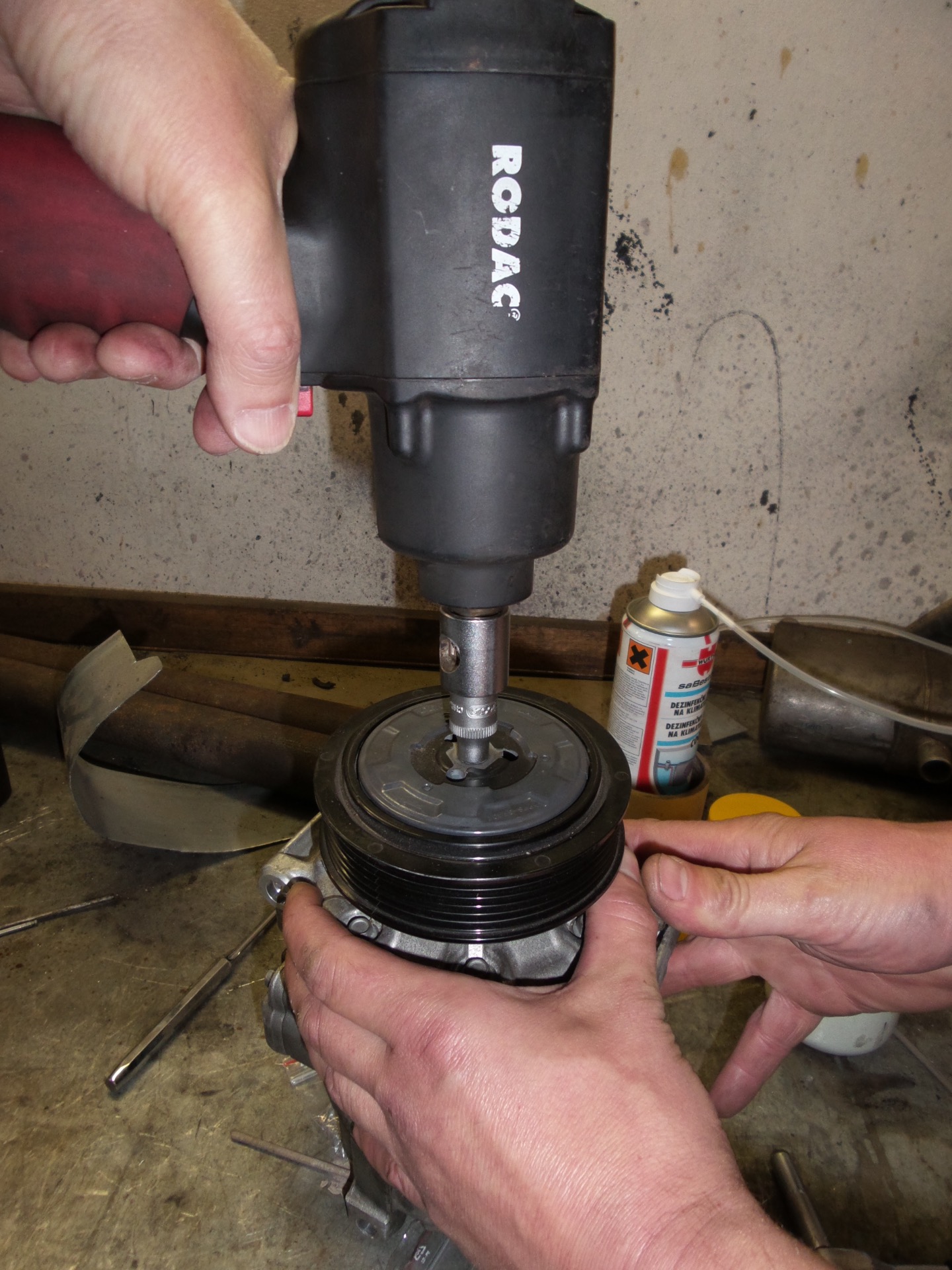

Připravíme si nástrčkový klíč do šroubováku, podržíme řemenici, ale upozorňuji, že je lepší v rukavicích, potom prudce trhneme hřídelí doprava.

Víčko se povysune.

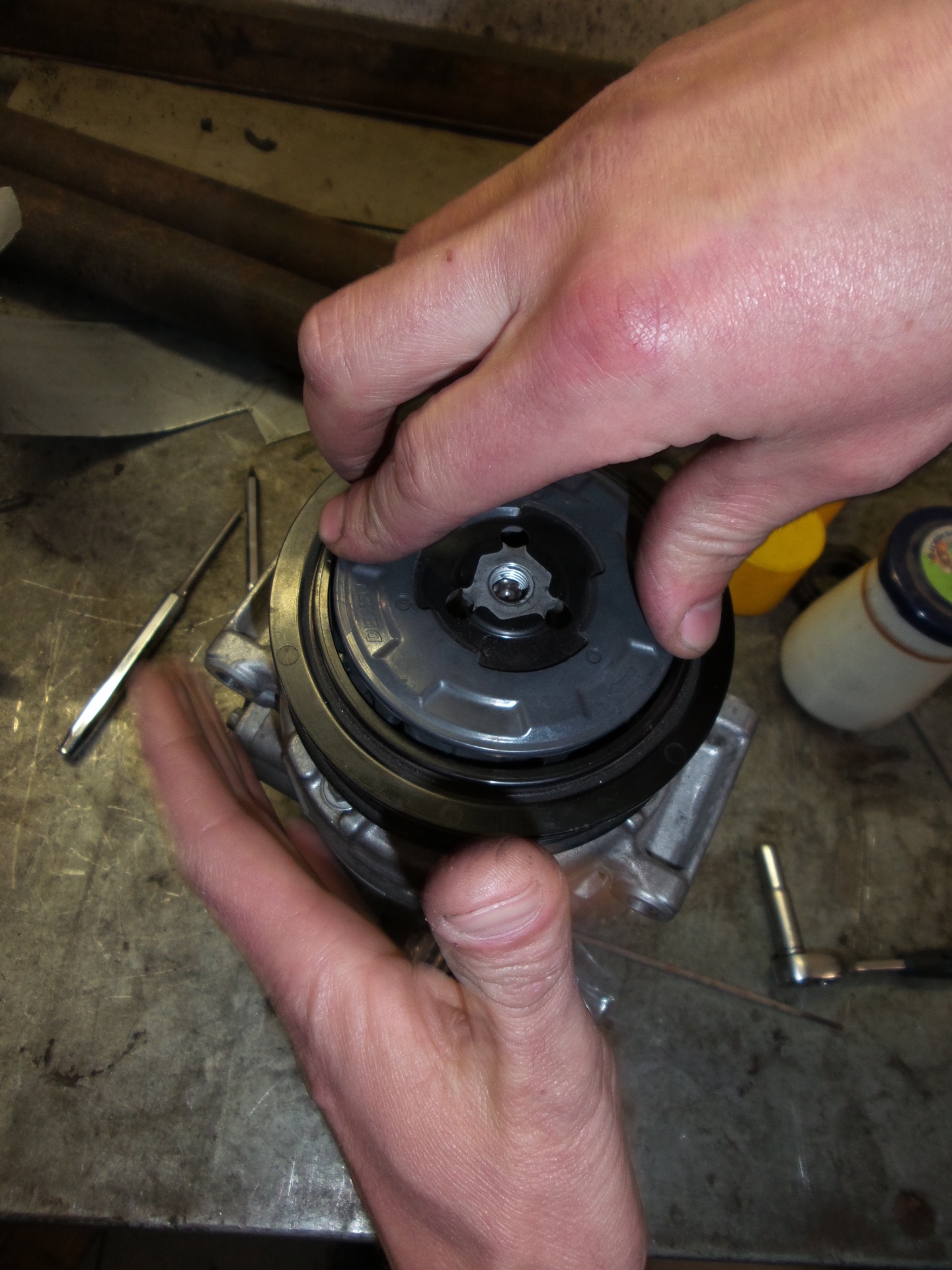

Potom už lehce otáčíme řemenicí doleva.

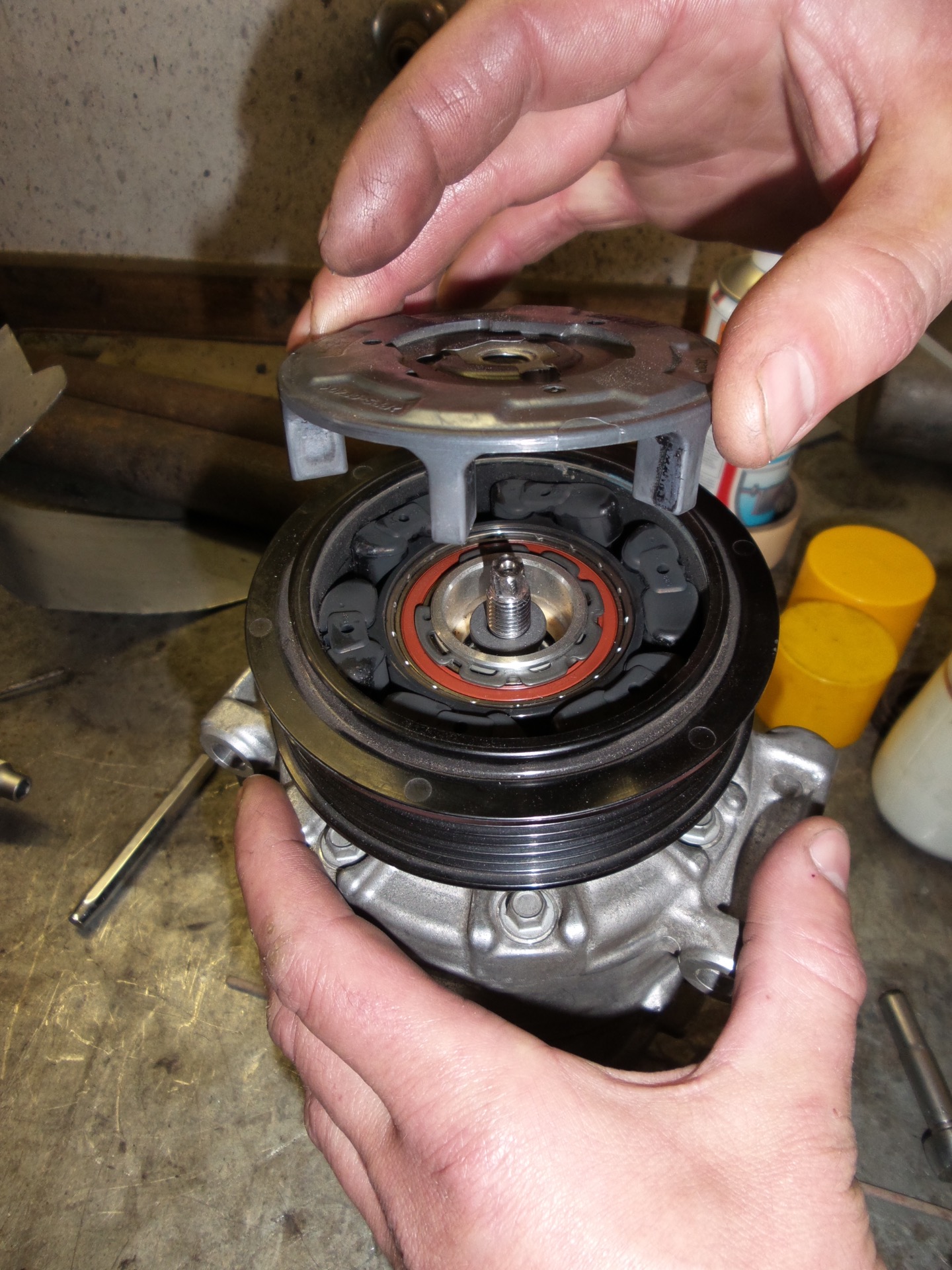

Víčko demontujeme.

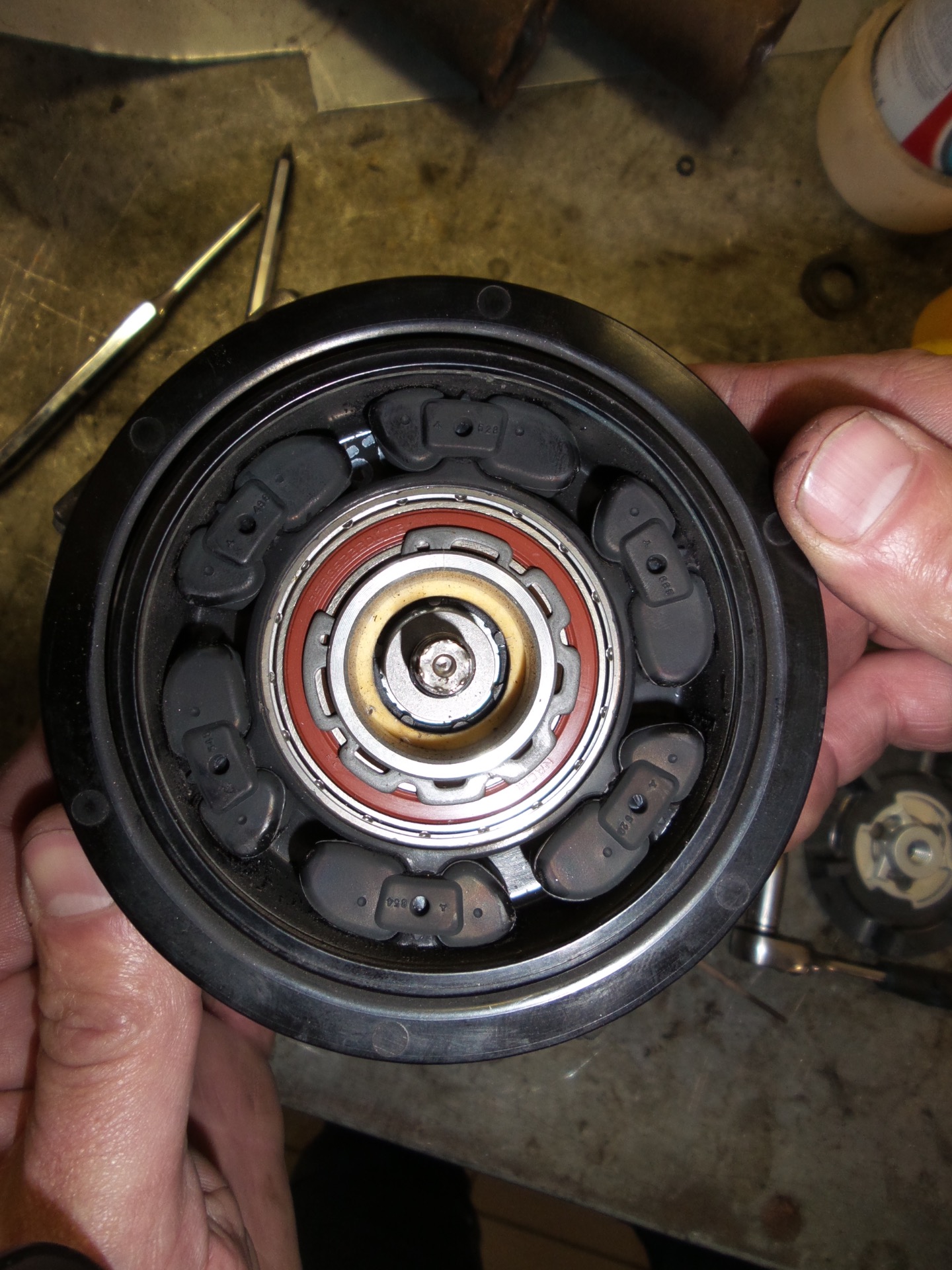

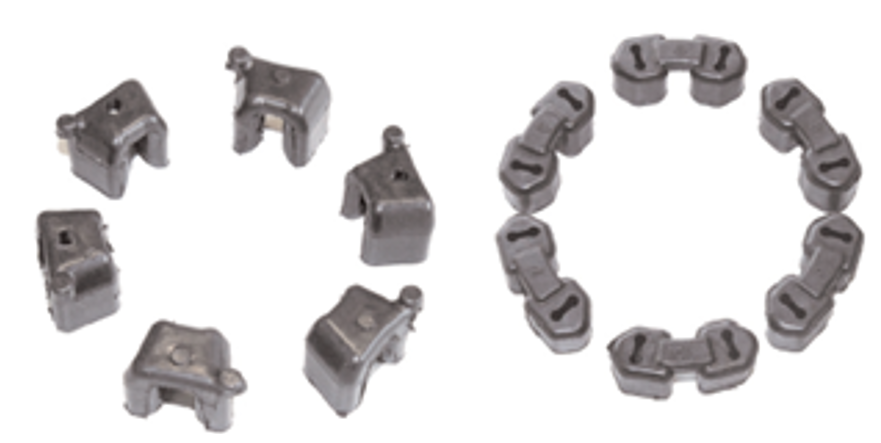

Poškozené silentbloky vibracemi nebo ustřižené víčko vyměníme.

Víčko namontujeme zpět otáčením celé řemenice doprava, na hřídeli je pravý závit.

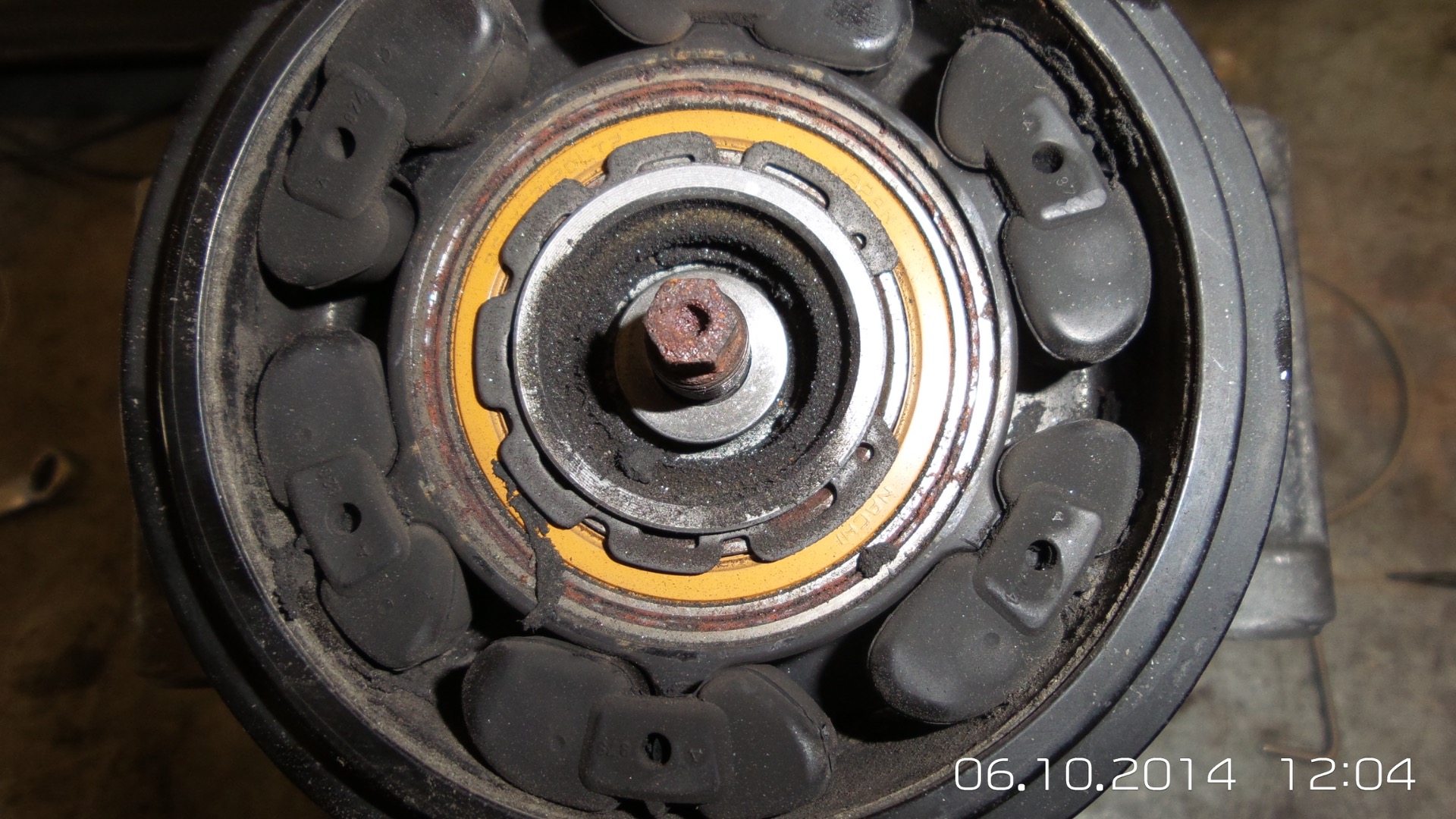

Zde vidíme černý prach, který vzniká opotřebením silentbloků v důsledku vibrací.
